DS-Baureihe

Die Achsen der DS-Baureihe sind mit einem AC-Servomotor und einem optischen Drehgeber ausgestattet.
Sie wurden speziell als kompakte, programmierbare, elektromechanische Linearantriebe entwickelt.
Als Komplettsystem aus Achse und Steuerung kann die Programmierung der Einheiten der DS-Baureihe wahlweise per Software oder über ein Handprogrammiergerät erfolgen.

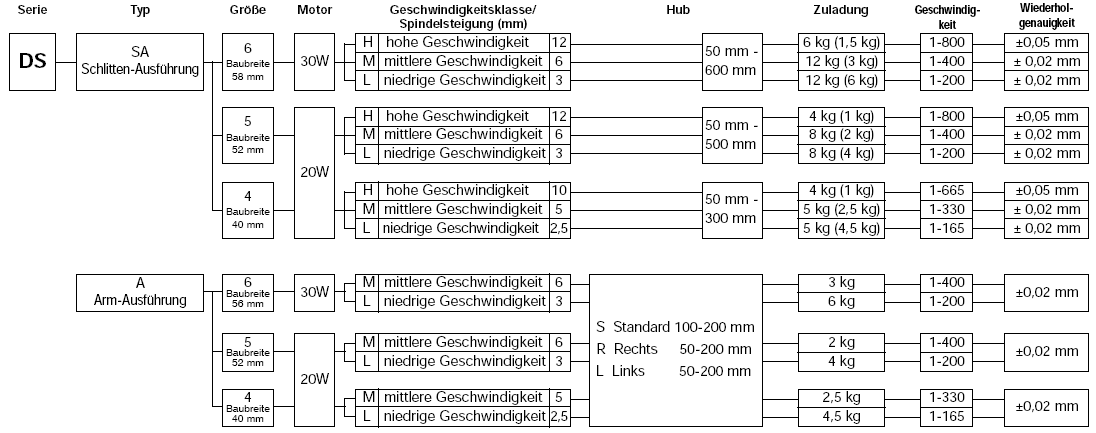

bullet2 Bauarten: Armausführung und Schlittenausführung
bulletin jeweils 3 Baubreiten erhältlich: 40 mm, 52 mm und
58 mm
bulletMaßsprünge für die Hublängen: 50 mm
bulletmaximaler Hub 600 mm
bulletmaximale horizontale Zuladung: 12 kg
bulletmaximale vertikale Zuladung: 6 kg
bulletmaximale Längskraft: 96,8N
bulletmax. Verfahrgeschwindigkeit: 800 mm/s
bulletWiederholgenauigkeit: +/- 0,02 mm, +/- 0,05 mm
bullet20/30W-AC-Servomotor mit optischem Drehgeber
bullet1000 Programmschritte; 500 Positionen
bulletMultitasking; Timer, Kalkulation, Vergleichsbefehle,
Sprungbefehle
bulletRS232C-Baudrate: 9600 – 19200
bullet15 Benutzer-Eingänge; 6 Benutzer-Ausgänge
bulletVersorgungsspannung: 24 V DC ±10 %
bulletCPU: Haupt-CPU (32-Bit RISC): Motor-CPU (16-Bit CISC)

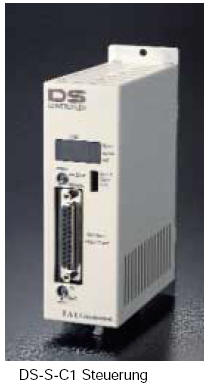

DS-S-C1 Steuerung

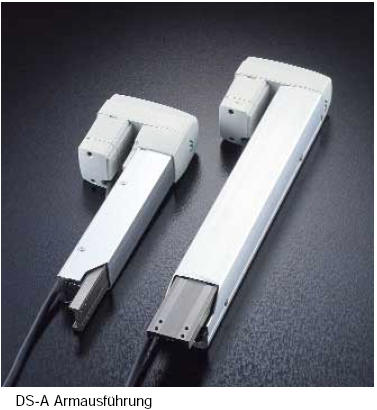

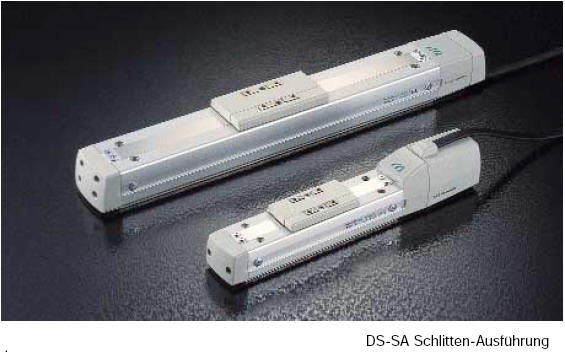

DS-SA Schlitten-Ausführung DS-A Armausführung
Die Achse aus der DS-Serie werden auch als komplette X-Y-Systeme angeboten. Obwohl jeder Positionierer weiterhin seine eigene Einachsen-Steuerung (DS-S-C1) hat, und daher alle Bewegungen Punkt-zu-Punkt-Bewegungen und nicht interpoliert sind, bieten die DS-Systeme eine hervorragende Möglichkeit für die 2-Achsen-Positionierung bei relativ niedrigen Lasten.

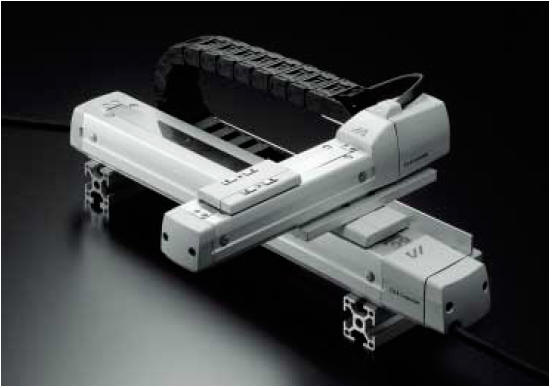

DS X-Y-System

Hier finden Sie den aktuellen Katalog über diese Achsen:

Katalog DS Dynamic Serie
(Acrobat Reader Datei, 2,392 MB)
Tip: Mit der RECHTEN Maustaste die Verknüpfung anklicken und "Ziel speichern unter" wählen. Dann wird der Katalog permanent auf Ihrer Festplatte gespeichert.

Die Zeichnungen der meisten Achsensysteme finden Sie hier!
